ASTM A269 rörspecifikation.pdf

Vad är ASTM A269-standarden?

ASTM A269 är en standardspecifikation för sömlösa och svetsade austenitiska rör av rostfritt stål som används för allmän service i miljöer med låg eller hög-temperatur. Den täcker olika kvaliteter, såsom TP304, TP304L, TP316 och TP316L, som definierar deras kemiska sammansättning och mekaniska egenskaper som draghållfasthet, sträckgräns och hårdhet. Denna standard kräver också specifika tester för att säkerställa att slangen uppfyller kraven för korrosionsbeständighet och andra applikationer.



Vad motsvarar ASTM A269?

ASTM A-269 & dess motsvarighet ASME, DIN & EN Standard. 202, 304, 304L, 304H, 304LN, 309S, 310S, 316, 316L, 316H, 316Ti, 316LN, 3217L, 3217L, 3217L, 3, 3 347H, 904L, SMO 254, ALLOY 254, 6MO, 6MOLY, UNS S31254 ETC.



ASTM A269 Rör kemisk sammansättning

Rostfritt stålspiralrör	C	Mn	P	S	Si	Mo	Ni
TP316L	0.035	2	0.045	0.03	1	2.0-3.0	10.0-14.0
TP304	0.08	2	0.045	0.03	1	-	8.0-11.0
TP316	0.08	2	0.045	0.03	1	2.0-3.0	11.0-14.0
TP304L	0.035	2	0.045	0.03	1	-	8.0-13.0



Vad är sträckgränsen för ASTM A269?

Den sträckgräns som anges i ASTM A269 varierar beroende på den specifika kvaliteten. Vanliga kvaliteter som TP304 och TP316 har en lägsta sträckgräns på 30 ksi (205 MPa), medan TP304L och TP316L har en lägsta sträckgräns på 25 ksi (170 MPa). ASTM A269 är standarden för rör av rostfritt stål, därför beror dess exakta sträckgräns på materialsammansättningen och värmebehandlingsprocessen.

Material	Draghållfasthet	Avkastningsstyrka	Förlängning %, Min
	Ksi (MPa), Min.	Ksi (MPa), Min.
TP316	75(515)	30(205)	35
TP304L	70(485)	25(170)	35
TP316L	70(485)	25(170)	35
TP304	75(515)	30(205)	35



ASME SA269 SS Värmarör Vikttabell

Vikt /m (kg/m)	Storlek (OD * WT)
3.94	50,8 mm * 3 mm
2.21	38,1 mm * 2 mm
0.77	19 mm * 1 mm
1.37	25,4 mm * 1,5 mm
0.103	6,35 mm * 0,25 mm
0.32	12,7 mm * 0,5 mm
0.27	10 mm * 0,5 mm
0.53	15,88 mm * 0,75 mm



ASTM A269 Toleranser

Tolerans%		NPS
–	+
12.5	15.0	3~18,t/D>5%
12.5	17.5	Större än eller lika med 20, svetsad
12.5	20.0	1/8-2 1 /2
12.5	22.5	3~18,t/D Mindre än eller lika med 5 %
12.5	15.0	≥ 20,smls,t/D>5%
12.5	22.5	Större än eller lika med 20,smls,t/D Mindre än eller lika med 5%



ASTM A269 sömlös tubvärmebehandling

Material	Värmebehandling	Temperatur º F(º C)
A269 316L	Lösning	1900(1040)
A269 304	Lösning	1900 (1040)
A269 304L	Lösning	1900 (1040)
A269 316	Lösning	1900(1040)

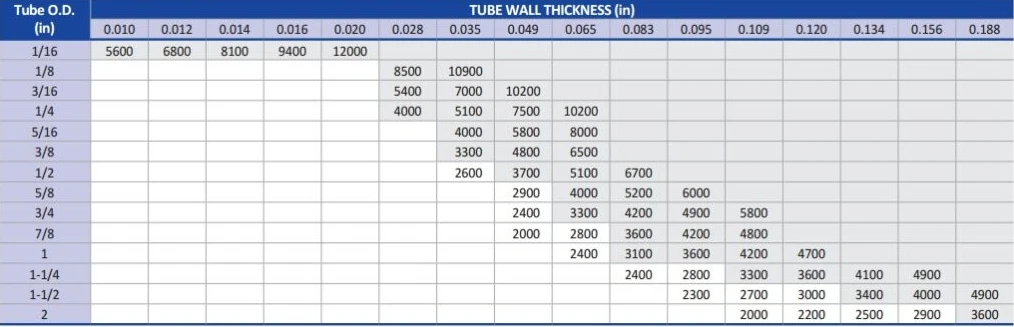

ASTM A269 tryckklassificering

ASTM A269 tryckklasser är inte enstaka värden utan beror på rörmaterialets specifika egenskaper, såsom materialkvalitet (t.ex. 304L, 316), väggtjocklek och ytterdiameter. Det högsta tillåtna arbetstrycket beräknas med formeln P=2St/D, där St är den tillåtna spänningen (t.ex. 20 000 psi för många grader vid rumstemperatur), t är den minsta väggtjockleken och D är den yttre diametern. Till exempel är ett typiskt nominellt tryck för 304L rostfritt stålrör med en ytterdiameter på 3/4 tum och en väggtjocklek på 0,049 tum 2450 psi, med ett temperaturområde på -20 till 100 grader F.

Vad är testet för ASTM A269?
Slangen ska utsättas för antingen hydrostatisk test eller oförstörande elektrisk test för att testa för läckor eller defekter. Svetsade rör måste motstå flänsning utan att spricka vilket visar svetsintegritet.

Vad är skillnaden mellan ASTM A269 och A249?
ASTM A249 är för svetsade austenitiska stålrör som används i kritiska applikationer som pannor och värmeväxlare, som kräver mer omfattande tester och specifika tillverkningsprocesser. ASTM A269 täcker både sömlösa och svetsade austenitiska rostfria stålrör för allmän service, vilket kräver mindre stränga mekaniska tester.



Vad är skillnaden mellan ASTM A269 och A270?
Den största skillnaden är att ASTM A270 är avsedd för sanitetsslangar, med fokus på en jämnare invändig ytfinish för applikationer som livsmedel och läkemedel, medan ASTM A269 är för allmänt-korrosionsbeständiga-slangar med mindre stränga krav på ytfinish.
