SUS316 TIG-svetsning i rostfritt stål: Processparametrar och svetskvalitetskontroll

Apr 10, 2025

Lämna ett meddelande

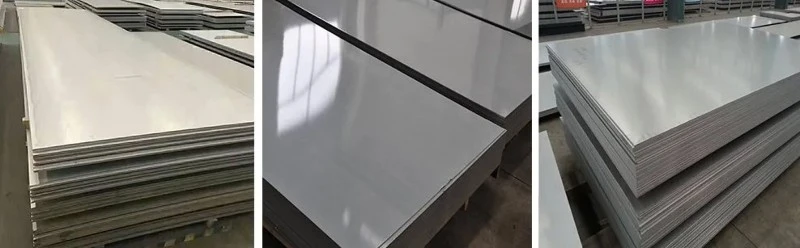

SUS316 materialegenskaper som driver svetsproceduren

SUS316 är JIS-beteckningen för den molybdenhaltiga austenitiska kvaliteten, motsvarande kinesiska 06Cr17Ni12Mo2 (GB/T 20878, tidigare 0Cr17Ni12Mo2), ASTM 316 / UNS S31600 och EN 1.4401i / X15-12Mo2. Dess kemi är C Mindre än eller lika med 0,08 %, Si Mindre än eller lika med 0,75 %, Mn Mindre än eller lika med 2,00 %, P Mindre än eller lika med 0,045 %, S Mindre än eller lika med 0,030 %, Cr 16,00–18,00 %, Ni 14,00 %, 0–14,00 %. 2,00–3,00 %.

Korrosionsbeständighet– 2–3 % molybden ökar resistensen mot klorider, svavelsyra och fosforsyra långt över 304, varför 316 täcker kemiska anläggningar, marin hårdvara, livsmedel och läkemedelsutrustning.

Temperaturområde– användbar från -196 grader till cirka 800 grader, men kontinuerlig drift i 425–815 graders bandet främjar kromkarbidutfällning, så 316L eller en stabiliserad kvalitet är att föredra där.

Fysiskt beteende– termisk expansion är cirka 16 × 10⁻⁶ /K och termisk ledningsförmåga endast 16 W/(m·K), ungefär en tredjedel av kolstål, så värme koncentreras vid bågen och distorsion uppträder snabbt.

Formbarhet– bra plasticitet och duktilitet, men den låga värmeledningsförmågan och höga expansionen gör att svetsvärmetillförsel och interpass styr de kritiska variablerna.

Svetsbarhetsproblem och hur man kontrollerar dem

Problem Grundorsaken Kontrollåtgärd
Intergranulär korrosion Cr₂₃C₆-utfällning vid korngränserna efter den termiska svetscykeln, vilket lämnar kromutarmade zoner Använd ER316L fyllmedel med ultralåg kolhalt (C Mindre än eller lika med 0,03 %) enligt AWS A5.9 eller ISO 14343, och håll värmetillförseln låg
Het sprickbildning Segregering av svavel och fosfor bildar lågsmältande eutektika i svetsbadet Håll basmetall S Mindre än eller lika med 0,030 % och P Mindre än eller lika med 0,045 %; Mål ett svetsmetallferrittal på 3–8 för att motstå stelningssprickor
Porositet Väte från fukt, olja eller kondens som kommer in i en långsamt frysande pool Avfetta med aceton, torka fogen, använd fyllmedel från en förseglad förpackning och skyddsgas med minst 99,99 % renhet
Ryggoxidation Ingen rensning på rotsidan, så en kromoxidbeläggning bildas vid temperatur och förstör korrosionsbeständigheten Rensa med argon tills utloppssyren faller under cirka 0,5 % och håll rensningen tills roten har svalnat under 200 grader
Distorsion Hög termisk expansion i kombination med lokal värme Balanserad svetssekvens, häftavstånd på 8–12 gånger tjockleken, minimal återhållsamhet och kopparunderlag där så är möjligt

Gemensam förberedelse och montering

Ta bort olja, rost, fukt och oxidskala med en rostfri slipskiva eller aceton; använd aldrig ett hjul som har rört kolstål, eftersom inbäddat järn blir en rostplats.

Tunn plåt upp till 3 mm kan svetsas som en fyrkantig stum utan mellanrum och utan fyllmedel på rotpassagen.

Plåt över 3 mm tar normalt ett V-spår med en 60 grader –70 grader inkluderad vinkel, en 1–2 mm rotyta och en rotspalt dimensionerad för att ge full penetration utan genombränning.

Tjocka sektioner drar nytta av ett U-spår, vilket minskar antalet passeringar och därmed den totala värmetillförseln.

Håll en dedikerad uppsättning rostfria borstar, filar och klämmor; korskontaminering mellan verktyg i kolstål och rostfritt arbete är en av de vanligaste orsakerna till rostmärken på levererade delar.

TIG-svetsprocessparametrar

TIG är förstahandsvalet för SUS316 eftersom ljusbågen är stabil, värmetillförseln är kontrollerbar och svetssträngen är ren. Tabellen ger stumsvetsstartparametrar för DCEN-drift (elektrodnegativ) med en cerierad eller lanthanerad volframelektrod som är jordad till en 30 grader –60 graders inkluderad vinkel med ett litet plant land.

Parameter Tunn plåt 1–3 mm Mellanplatta 3–6 mm Tjock plåt över 6 mm
Svetsström, DCEN 80–150 A 150–250 A 250–350 A, multipass
Reshastighet 15–30 cm/min 10–20 cm/min 8–15 cm/min
Volframelektroddiameter 2,0–2,4 mm 2,4–3,2 mm 3,2–4,0 mm
Skyddsgas Ren argon, 99,99 % eller bättre Ren argon eller argon-heliumblandning Ren argon, obligatorisk rotrensning
Gasflöde, fram/bak 8–15 / 5–10 L/min 10–15 / 8–10 L/min 12–18 / 10–15 L/min
Fylltråd ER316L, 1,6–2,4 mm ER316L, 2,4–3,2 mm ER316L, 3,2 mm
Interpass temperatur Mindre än eller lika med 100 grader Mindre än eller lika med 150 grader Mindre än eller lika med 150 grader
Värmetillförsel 0,5–1,0 kJ/mm 0,8–1,5 kJ/mm 0,8–1,5 kJ/mm, kontrolleras per pass

En korrigering till de vanliga processbladen: en argonblandning innehållande 2–5 % syre tillhör MIG-svetsning, inte TIG. Syrebärande tillsatser oxiderar volframelektroden, förstör bågstabiliteten och tar bort den oxidfria finish som processen är vald för. För tjockare sektioner, använd en argon-heliumblandning för att öka penetrationen, eller tillsätt upp till 5 % väte till ren argon vid svetsning av helt austenitiskt rostfritt stål; båda håller volfram ren.

Två driftsregler betyder mer än strömstyrkan för rubriken. Först måste ström följa volframdiametern, eftersom en elektrod som är för liten för strömmen smälter tillbaka och förorenar poolen. För det andra måste svetshastighet och ström balanseras: för snabbt ger porositet och brist på smältning, för långsamt ökar värmetillförseln och ökar sensibiliseringsrisken i den värmepåverkade zonen.

Eftersvetsbehandling, reningsövningar och inspektion

Rengöring– Borsta bort värmetonen med en rostfri stålborste, bet och passivera sedan svetsen och den värmepåverkade zonen så att kromoxidskiktet är helt återställt.

Rensa disciplin– upprätthåll ryggrensning för hela rotpassagen och tills fogen är under 200 grader; en halmfärgad rot är acceptabel för många uppgifter, men en mörkblå eller svart rot indikerar oxidation och behöver avlägsnas.

Korrosionsprovning– för kemisk service, kvalificera proceduren och produktionssvetsen med ett intergranulärt korrosionstest och en ferritkontroll på svetsmetallen.

Icke-förstörande testning– färgpenetrant för ytdefekter, röntgen eller ultraljudstestning med fasad array för fullpenetrerande stumsvetsar.

Värmebehandling efter svetsning– krävs inte för 316L; där en procedur kräver det används full lösningsglödgning vid 1 040–1 120 grader följt av snabb kylning, aldrig en långsam avspänningscykel i sensibiliseringsområdet.

FAQ

F: Varför föredras ER316L fyllmedel framför ER316 för SUS316-svetsning?
ER316L innehåller inte mer än 0,03 % kol, så kromkarbider fälls inte ut vid svetsmetallens korngränser under kylning. Det 0,02–0,03 % lägre kolet har en försumbar effekt på hållfastheten och stor effekt på korrosionsbeständigheten efter svetsning.

F: Vilken skyddsgas ska användas för TIG-svetsning SUS316?
Ren argon med minst 99,99 % renhet täcker tunna och medelstora sektioner. Argon-heliumblandningar ökar penetrationen på tjock platta, och upp till 5 % väte i argon kan användas för austenitisk rostfri för att förbättra färdhastigheten. Tillsätt aldrig syre till en TIG-skyddsgas.

F: Vilken interpass-temperatur bör upprätthållas?
Håll den vid eller under 150 grader och vid eller under 100 grader för tunna, återhållna sektioner. Interpass-temperaturen mäts på basmetallen nära svetsen och att låta den stiga är det snabbaste sättet att tappa korrosionsbeständigheten i den värmepåverkade zonen.

F: Behövs värmebehandling efter svetsning efter TIG-svetsning 316?
Normalt nej. Den austenitiska strukturen härdar inte och kvarvarande spänningar hanteras genom svetssekvens snarare än genom en spänningsavlastningscykel. Långsam nedkylning genom 425–815 grader måste undvikas eftersom det gör materialet sensibiliserat.

F: Hur förhindrar jag oxidation på rotsidan?
Rensa röret eller undersidan av skarven med argon före svetsning och fortsätt spolningen tills roten har svalnat under 200 grader. Bekräfta reningskvaliteten vid utloppet, eftersom även en liten kvarvarande syrenivå kommer att färga en rostfri rot.

F: Vilket ferrittal är acceptabelt i en 316L svets?
Ett svetsmetallferrittal på cirka 3–8 är det vanliga målet: tillräckligt med deltaferrit för att motstå stelningssprickor, men tillräckligt lågt för att behålla seghet och korrosionsbeständighet. Ferrit kontrolleras med ett kalibrerat ferritskop på produktionssvetsen.
